管式換熱器結構基本分為以下3種形式，在不同的技術要求內，使用不同結構樣式。

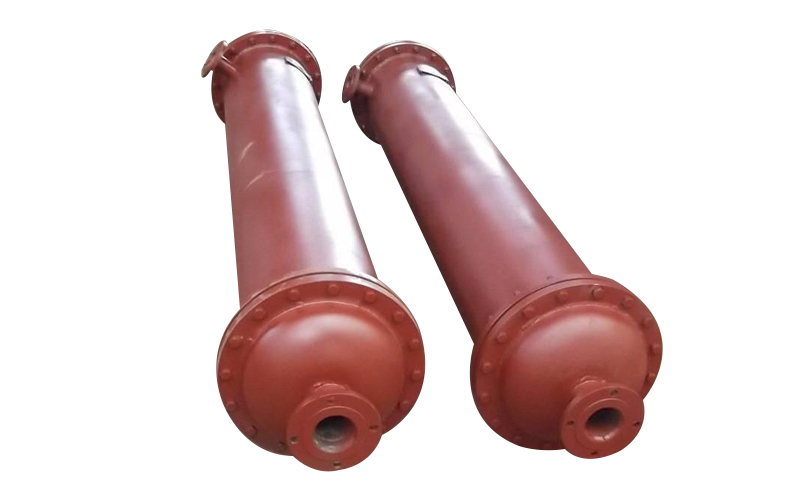

固定管板式

固定換熱器是將兩端管板直接與殼體焊接在一起。

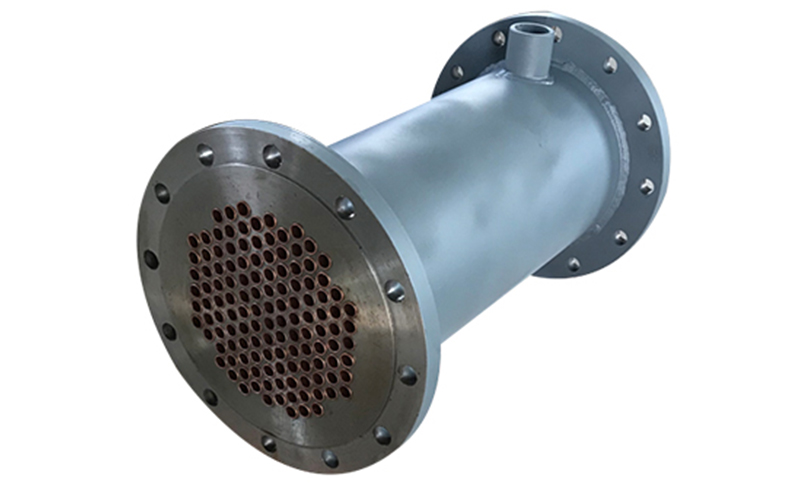

管式換熱器主要由外殼、管板、管束、封頭等主要部件組成。

殼體中設置有管束，管束兩端采用焊接、脹接或脹焊并有的方法將管子固定在管板上，管板外周圍和封頭法蘭用螺栓緊固。

固定管板式換熱器的結構簡單、造價低廉、制造容易、管程清洗檢修方便，但殼程清洗困難，管束制造后有溫差應力存在。

當換熱管與殼體有較大溫差時，殼體上還應設有膨脹節 。

浮頭式

浮頭式換熱器一端管板固定在殼體與管箱之間，另一端管板可以在殼體內自由移動，也就是殼體和管束熱膨脹可自由。

故管束和殼體之間沒有溫差應力。

一般浮頭可拆卸，管束可以自由地抽出和裝入。

浮頭式換熱器的這種結構可以用在管束和殼體有較大溫差的工況。

管束和殼體的清洗和檢修較為方便，但它的結構相對比較復雜，對密封的要求也比較高。

“U”型管式

U形管式換熱器是將換熱管煒成U形,兩端固定在同一管板上。

由于殼體和換熱管分開，換熱管束可以自由伸縮，不會由于介質的溫差而產生溫差應力。

U形管換熱器只有一塊管板，沒有浮頭，結構比較簡單。

管束可以自由的抽出和裝入，方便清洗，具有浮頭式換熱器的優點，但由于換熱管做成半徑不等的U形彎，zui外層換熱管損壞后可以更換外，其它管子損壞只能堵管。

同時，它與固定管板式換熱器相比，由于換熱管受彎曲半徑的限制它的管束中心部分存在空隙，流體很容易走短路，影響了傳熱效果。
